CARA SETTING STATIC ROUTING DI CISCO PACKET TRACER

By Fery Kurniawan21.0510 comments

CARA SETTING STATIC ROUTING DI CISCO PACKET TRACER – Cisco Packet Tracer merupakan aplikasi untuk mendesain jaringan, simulasi jaringan, dll. Untuk itu kami kali ini akan memposting bagaimana cara Routing static. Apa itu Routing static ?static router (router statis) adalah sebuah router yang memiliki tabel routing statis yang di setting secara manual oleh para administrator jaringan.

Pengertian Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing.

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Suatu router bisa berupa sebuah device yang dirancang khusus untuk berfungsi sebagai router (dedicated router), atau bisa sebuah PC yang difungsikan sebagai router (PC Router). Manfaat yang didapat jika anda menggunakan PC Router adalah Anda tidak perlu membeli router tambahan sehingga dapat menghemat uang.

Default Gateway :

Supaya Router bisa meneruskan data, komputer yang ada pada jaringan tersebut harus menugaskan router untuk meneruskan data

Penugasan dilakukan dengan cara setting komputer default gateway ke router

Jika kita tidak melakukan setting default gateway maka dipastikan LAN tersebut tidak bisa terkoneksi dengan jaringan yang lainnya

Itulah beberapa pengertian dari kumpulan dalam konfigurasi router statis. Langsung saja kini akan membahas cara routing static.

1.  Siapkan Aplikasi Cisco Packet Tracer terlebih dahulu

2.  Untuk mengkoneksikan peralatan yang berbeda, gunakan kabel Straight-through :

a.  Router – Switch

b.  Router – Hub

c.   PC – Switch

d.  PC – Hub

Untuk mengkoneksikan peralatan yang sama, gunakan kabel Cross-Over :

a.  Router - Router

b.  Router – PC

c.  Switch - Switch

d. Switch – Hub

3.  Ketentuan pemasangannya adalah :

Router ke router : Serial

Router ke switch : FastEthernet (boleh pake Ethernet tapi lebih cepat FastEthernet)

Switch ke PC : FastEthernet

Konektor yang warna merah menggunakan Serial DTE

Setelah persiapan selesai desain jaringan seperti ini contohnya :

Catatan :

Fery, Kurniawan, Saputra PC terhubung fastethernet0/0 ke PC1, PC2, PC3

Fery – Kurniawan = Serial 2/0

Kurniawan – Saputra = Serial 3/0

Setting Fastethernet dan serial dengan cara CLI :

Router A : Fastethernet 0/0 :

Router#en

Router#conf t

Router(config)#int f0/0

Router(config-if)#ip add 192.1.1.1 255.255.255.0

Router(config-if)#no shut
Router(config-if)#ex

Router B : Fastethernet 0/0 :

Router#en

Router#conf t

Router(config)#int f0/0

Router(config-if)#ip add 193.1.1.1 255.255.255.0

Router(config-if)#no shut
Router(config-if)#ex

Router C : Fastethernet 0/0 :

Router#en

Router#conf t

Router(config)#int f0/0

Router(config-if)#ip add 194.1.1.1 255.255.255.0

Router(config-if)#no shut
Router(config-if)#ex

Router A : Serial 2/0 :
Router#en

Router#conf t

Router(config)#int s2/0

Router(config-if)#ip add 10.1.1.1 255.0.0.0

Router(config-if)#no shut
Router(config-if)#ex

Router B : Serial 2/0 :

Router#en

Router#conf t

Router(config)#int s2/0

Router(config-if)#ip add 10.1.1.2 255.0.0.0

Router(config-if)#no shut
Router(config-if)#ex

Router B : Serial 3/0 :

Router#en

Router#conf t

Router(config)#int s3/0

Router(config-if)#ip add 11.1.1.1 255.0.0.0

Router(config-if)#no shut
Router(config-if)#ex

Router C : Serial 3/0 :

Router#en

Router#conf t

Router(config)#int s3/0

Router(config-if)#ip add 11.1.1.2 255.0.0.0

Router(config-if)#no shut
Router(config-if)#ex

Pada saat menghubungkan serial, router fery dengan serial 2/0 dan kurniawan serial 2/0, hal ini harus 1 Jaringan namun harus berbeda hostnya dengan catatan harus membedakan IP kelasnya. Saya setting seperti diatas agar mudah mengingatnya.

Setelah selesai setting Router, Kini setting PC1, PC2, dan PC 3

Fastethernet ( Default Gateway) pada PC 1 Harus diisi dengan IP Fastethernet Router Fery karena PC 1 Terhubung secara langsung ke Router Fery. Begitupun PC 2 dengan Kurniawan, PC3 dengan Saputra.

Setting IP :

PC 1

 PC 2

 PC 3

Setelah selesai, kini tinggal Setting IP Route (STATIC)

Pada pemasangan ini dibutuhkan ketilitian anda. Catatan :

Network diisi dengan IP TUJUAN dengan Host Terkecil yaitu diisi dengan 0

Contohnya Menuju Router Saputra, Router Saputra memiliki IP Fastethernet : 194.1.1.1, Jadi Penulisannya : 194.1.1.0

Netmask diisi mengikuti Network Apabila Kelas C diisi dengan 255.255.255.0

Next Hop diisi dengan serial terdekat dari Router itu sendiri ( Serial yang Pertama dilewati setelah keluar dari router itu sendiri)

Setelah itu kini kita setting IP Route Statis :

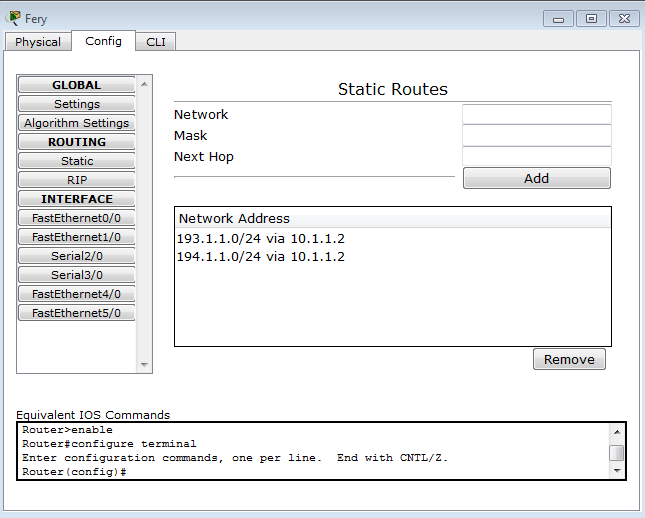

Setting IP Route A :
Router(config)#ip route 193.1.1.0 255.255.255.0 10.1.1.2

Router(config)#ip route 194.1.1.0 255.255.255.0 10.1.1.2

Setting IP Route B :

Router(config)#ip route 192.1.1.0 255.255.255.0 10.1.1.1

Router(config)#ip route 194.1.1.0 255.255.255.0 11.1.1.2

Setting IP Route C :

Router(config)#ip route 192.1.1.0 255.255.255.0 11.1.1.1

Router(config)#ip route 194.1.1.0 255.255.255.0 11.1.1.1

Setelah selesai kita coba tes dengan ping di PC. Kita ambil PC1 mengeping IP Fastethernet pada PC 2, dan PC 3.

Hasilnya berhasil apabila balasan dari cmd seperti gambar diatas, Selanjutnya kami akan mengepot Routing Dinamis (RIP)

Apabila anda ingin mendownload file packet tracernya. Silahkan download  disini.. :)
password : www.siiferysaputra.blogspot.com

Sekian dan Terima kasih Semoga Bermanfaat.

Read More

jelaskan langkah2 setting Access Point

• Pertama seting dulu alamat IP komputer kita,sesuaikan dengan alamat IP pada Access Point milik kita. ( biasanya alamat ip tersebut terletak di bawah AP )
• Setelah setting alamat IP, lagkah selanjutnya yaitu membuka browser ( Internet Exploler,Mozilla Firefox,dll )
• Masukan IP tersebut pada address browser

• Setelah itu kamu diminta memasukan User Name, dan Passwordnya !!
  ( User name, dan passwordnya biasanya terletak sama dengan alamat ip )

• Setelah itu kamu akan masuk ke tampilan system AP
• Setelah itu masuk ke menu Wirelss-->Wireless Setting
• Ganti Operation Mode menjadi "Client"
• Masukan SSID ( nama Hotspot ) tersebut
• Ganti Region dengan Indonesia
• Channel Width boleh diganti ataupun tidak
• Kik survey untuk melihat hotspot yang tersedia
• pilih nama hotspot dan klik "Connect"
• Simpan ( save ) seting yang telah kita buat tersebut
• Lalu Reboot AP kamu

Nah, akhirnya selesai deh,,, sekarang AP kamu sudah bisa jadi penerima sinyal hotspot,
Eittzz.. jangan buru-buru dulu, kamu bisa connect internet jika IP nya disetting Automatic ( DHCP )
Nah Jika IP Hotspotnya tidak DHCP maka kamu harus seting secara manual, yakni :

• Klik Start-->Control Panel-->Network Connection-->Local Area Network
• Pilih Proprties
• Lalu Pilih Internet Protocol (TCP/IP)
• Lalu Masukan alamat IPnya
• Klik OK
•

• ACCESS POINT D-LINK

  Assalamu’alaikum Wr, Wb, Salam Sejahtera buat semua pembaca setia
  Salah seorang teman saya bertanya “ko saya punya modem D-Link 2640 B sering Disconnect ya?
  nah mungkin info berikut bisa membantu sobat mengatasi masalah sering Disconnect nya modem wireless D-Link 2640 B sobat…


  saya akan coba jelaskan step by step nya.
  1. langkah pertama, coba sobat ketikkan 192.168.1.1 di browser sobat untuk masuk kedalam webUI / software bawaan D-Link 2640 B nya.
  2. setelah itu sobat akan masuk kedalam form log in nya. seperti ini :

  3. langkah berikutnya sobat cek terlebih dahulu STATUS System Infonya apakah Firmware version DSL 2640 b nya sudah versi 1.00 ? seperti ini :





  4. bila langkah diatas telah sobat lakukan, maka sobat hanya perlusetting ulang modem wireless nya, sobat bisa meminta teman yang ahli atau bisa langsung ke pihak provider langganan sobat, misal kalauspeedy sobat bisa langsung telf ke operator speedy atau bisa juga sobat lakukan sendiri, caranya :
  5. setelah sobat masuk ke webUI DSL-2640 B nya masuk ke setup wizard nya,

  6. klik settup wizard. maka akan muncul tampilan seperti ini :

  7. klik aja next, sehingga akan muncul tampilan untuk log on lagi: sobat masuk aja, pakai user admin beserta password nya :
  8. trus kembali ke setup wizard sehingga muncul lagi layar no 1 dan no 2 untuk konfirmasi,
  klik next, sehingga tampilannya menjadi :

  9. bila sobat ingin merubah passwordnya maka tinggal sobat masukkan password yang di inginkan sobat, tapi bila tetap memakai user admin dengan passwordnya juga admin, skip aja.
  muncul tampilan pengaturan waktu, kaya gini :

  10. klik next bila sudah sobat setting  waktu nya :
  terus muncul tampilan Setup Internet Connection nya, seperti ini :
  (setting  ini harus benar, kalau salah tetep ga bakal bisa konek ke internet), jadi hati-hati ya

  keterangan : pilih provider sesuai yang digunakan sobat, misal telkom. VPI dan VCI setiap daerah berbeda, jadi lebih baik tanya langsung ke provider nya. kalau untuk daerah bogor biasanya pilih yang 0/35.
  11. isi username dan password yang diberikan provider sobat. setelah itu next aja.
  muncul tampilan configure wireless nya, seperti ini :

  12. centang Enable your wireless network nya, supaya dapat menggunakan sinyal wireless nya, atau bahasa kerennya sih jadi HOT SPOT. hehehe
  13. untuk Security level nya sobat pilih WPA-PSK saja, supaya lebih mudah.
  ketikkan password untuk sistem wireless sobat, jadi ga semua orang bisa menggunakan HOT SPOT sesukanya.
  14. nah, tampilan terakhir adalah informasi tentang apa yang sudah sobat isi dari awal.
  kaya gini:


  15. Restart deh modem  DSL-2640B sobat.
  untuk setting network connection di komputernya, sobat bisa cari di omGOOGLE. OKE
  selesai deh. Capek juga ngetiknya sampai ga kerasa kopi mocca tinggal ampasnya aja, sruput aja deh.
  Semoga bisa membantu

Read More

jelaskan macam2 topologi WI-FI

Macam-Macam Topologi Jaringan Lengkap - Sebenarnya informasi seputar topologi jaringan sudh banyak tersebar di  berbagai situs maupun blog. Topologi jaringan komputer ini memang banyak sekali yang mencari terutama bagi mereka yang sedang mengembangkan ilmu komputer atau IT. Informasi seputar macam-macam topologi jaringan pun bisa Anda dapatkan dengan mudah hanya dengan browsing atau menjelajah ke berbagai situ, tidak terkecuali situs pintarkomputer.com yang dengan senang hati ikut membagikan beberapa informasi seputar macam-macam topologi jaringan komputer.

Sebelumnya juga kita sudah pernah membahas tentang manfaat jaringan komputer,Jenis jenis jaringan komputer, dan lain sebagainya. Pada artikel ini mari bersama-sama kita simak pembahasan tentang topologi jaringan komputer.

Sebelum melanjutkan ke point utama, ada baiknya Anda mengetahui apa sih pengertian topologi jaringan komputer ataupun definisinya. Topologi jaringan merupakan sebuah desain jaringan komputer yang akan dibentuk serta menjelaskan bagaimana komputer-komputer tersebut dapat saling berhubungan antara satu sama lain. Topologi jaringan juga bisa memudahkan kita untuk memahami bagaimana jalur lalu lintas data yang terjadi pada sebuah sistem jaringan. Dengan begini, jika kita ingin melakukan perbaikan terhadap sebuah jaringan, kita tidak perlu lagi kebingungan untuk mulai memperbaikkinya dari mana. Karena topologi jaringan ini sudah menggambarkan sejelas-jelasnya bagaimana sistem jaringan tersebut terbentuk.

Macam Macam Topologi Jaringan Komputer

1. Topologi Bus

Topologi ini merupakan topologi yang paling awal digunakan untuk menghubungkan komputer. Media transmisi yang digunakan pada topologi ini hanya menggunakan satu kabel panjang dengan dilengkapi beberapa terminal, dan pada akhir kabel tersebut harus diakhiri oleh satu terminator. Kabel coaxial lah yang menjadi media transmisi pada topologi ini. Meskipun terlihat simple, namun topologi bus sudah sangat jarang digunakan dalam membangun sistem jaringan. Hal ini mungkin dikarenakan beberapa kekurangan yang diantaranya kemungkinan terjadinya tabrakan aliran data, dan juga jika pada salah satu perangkat terjadi keslahan maka jaringan tersebut langsung down.

2. Topolgi Ring / Cincin

Sesuai namanya, pada topologi ini setiap komputer yang yang tersusun berbentuk cincin atau ring. Data token diberikan untuk memberikan izinuntuk setiap komputer agar dapat berkomunikasi. Dimana setiap node yang tersusun berkomunikasi dengan formasi melingkar membentuk ring,. Dengan kata lain setiap komputer saling terhubung antar dua komputer lainnya.

3. Topolgi Star / Bintang

Pada topolgi ini, setiap komputer saling terhubung sedemkian rupa sehingga membentuk bintang, dimana setiap perangkat saling terhubung mengelilingi hub/switch sebagai consentrator nya. Topologi ini adalah yang paling sering digunakan pada jaringan LAN (local Area Network). Topologi ini sering digunakan di rumah, kantor, sekolah, lab komputer, dan lain sebagainya. semua komputer yang terhubung pada topologi star memerlukan hub, switch, ataupun router dengan media transmisinya adlah kabel UTP / STP.

4. Topologi Mesh / Jala

pada topologi ini setiap komputer saling terhubung satu sama lain. Dengan kata lain setiap komputer dapat langsung berkomunikasi dengan komputer lainnya. Akibatnya, untuk menerapkan topologi ini, setiap komputer harus memiliki banyak interface agar bisa terhubung dengan komputer-komputer lain.

5. Topologi Tree / Pohon

Topolohi ini bisa juga disebut sebagai penggabungan dari topologi star dan topologi bus. Topologi ini biasa juga disebut sebagai topologi bertingkat, dan sangat cocok untuk diterapkan di kantor-kantor yang bertingkat. Topologi jaringan komputer Type Tree ini paling ideal  digunakan pada sistem jaringan komputer. Pada jaringan Tree, terdapat beberapa tingkatan simpul atau node. Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengontrol simpul dibawah tingktannya. Kombinasi topologi ini mendukung masa depan upgrade dari jaringan komputer, jauh lebih baik daripada bus atau star.

Read More

Apa Fungsi dan Tugas AP (Access Point)

Pengertian Access Point dan Fungsi Secara Lengkap - Hai sobat pelajar, pada kesempatan kali ini kita akan membahas seputar access point yang sering-sering ini kita dengar. Dalam artikel saya kali ini saya akan menuliskan pengertian dan fungsi dari istilah access point yang sedang kamu cari.

Pengertian Access Point

1. Access Point adalah sebuah perangkat jaringan yang berisi sebuah transceiver dan antena untuk transmisi dan menerima sinyal ke dan dari clients remote.

2. Access point adalah adalah perangkat, seperti router nirkabel / wireless, yang memungkinkan perangkat nirkabel untuk terhubung ke jaringan.

3. Access Point dalam jaringan computer adalah sebuah jalur akses nirkabel (Wireless Access Point atau AP) adalah perangkat komunikasi nirkabel yang memungkinkan antar perangkat untuk terhubung ke jaringan nirkabel dengan menggunakan Wi-Fi, Bluetooth atau standar terkait.

4. Access Point adalah perangkat yang digunakan untuk membuat koneksi wireless pada sebuah jaringan.

Fungsi Access Point

1. Mengatur supaya AP dapat berfungsi sebagai DHCP server

2. Mencoba fitur Wired Equivalent Privacy (WEP) dan Wi-Fi Protected Access(WPA)
3. Mengatur akses berdasarkan MAC Address device pengakses
4. Sebagai Hub/Switch yang bertindak untuk menghubungkan jaringan lokal dengan jaringan wireless/nirkabel

Read More
